一、电气参数
1、输入电压：115VAC10%,50/60Hz(单相), 230VAC10%,50/60Hz(单相)
2、输出电压：0~90VDC(输入115VAC), 0~180VDC(输入230VAC)
3、马力范围1/2HP(max)输入115VAC, 1HP(max)输入230VAC
4、加减速范围：0.5~40秒（0~最高转速），控制速度范围50：1

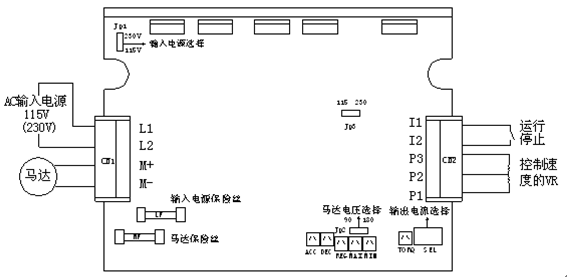

二、接线说明
L1和L2为交流电源输入端,M+和M-为直流电机电压输出端，P1、P2和P3为输出控制电位器输入端(确认电位器中心抽头接P2),I1和I2输出停止使能开关（短接时输出为零）。使用外加电源调速（必须使用隔离式电源供给器），隔离电源正极接P1，负极接P2（范围0~10V）。同时JP3跳线盖相对应配合使用。使用电位器调速时，JP3不需放跳线盖
三、半固定电阻的功能与调整说明
1、ACC加速时间~调整此半固定电阻可控制马达转动的加速时间，从0.5秒到40秒
2、DEC减速时间~调整此半固定电阻可控制马达转动的减速时间，从0.5秒到40秒
3、MIN最低转速~半固定电阻出厂时是设定为零，它可以控制马达的最低转速。控制范围是从0%至额定转速的50%
4、MAX最高转速~当要求电机的最高转速为某一特定转速时，调整电位器便最高转速符合控制要求，可调范围为额定转速的50% ~100%.(即最大输出直流电压设定)
5、TORQ转矩力量~此半固定电阻功能如微调开关，可以调到所需要的力量大小做为马达的保护功能，其范围可从0%~150%指拨开关的设定值
6、 REG补偿调整~当马达的负载变大而造成转速下降时，如果需要保持相同的转速则可以调整此半固定电阻,顺向调整可提高马达的转速，达到补偿的作用，调整与否可视使用者的需要而改变.
四、电流设定：
|
1 |
2 |
3 |
4 |
5 |
ALL |
ALL |
|
ON |
ON |
ON |
ON |
ON |
ON |
OFF |
|
4.9A |
2.5A |
1.3A |
0.8A |
0.45A |
10.1A |
0.15A |
每个指拨开关代表相对应电流值。如果两个同时为ON，则输出电流等于这两个所对应的电流相加
五、保险丝的选用
|
马力（HP） |
1/4 |
1/3 |
1/2 |
3/4 |
1 |
|
115VAC |
5A |
6A |
8A |
/ |
/ |
|
230VAC |
3A |
3A |
4A |
6A |
8A |
六、转速控制接线方法
1、使用可变电阻调速和外加电源调速（必须使用隔离式电源供给器）请见下图：
2、选择使用外加电源调速时，必须配合JP3使用
当输入电压为115V时，JP3跳线盖放在左边115V位置
当输入电压为230V时，JP3跳线盖放在右边230V位置
(如果使用可变电阻调速时，则JP3不需放跳线盖)
六、LED指示
1. 红色LED亮,表示控制电源正常
2. 黄色LED亮，表示目前已出现电流限制。
七、外观尺寸图
